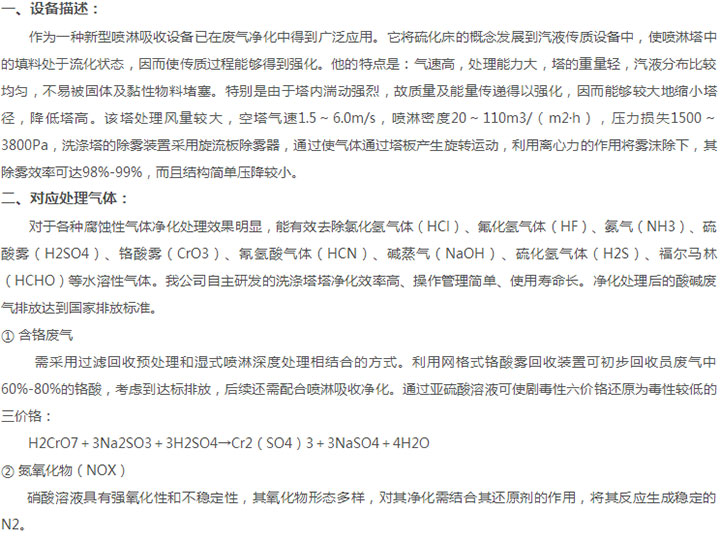

設備描述

       作為一種噴淋吸收設備已在廢氣凈化中得到應用。它將硫化床的概念發展到汽液傳質設備中，使噴淋塔中的填料處于流化狀態，因而使傳質過程能夠得到強化。他的特點是：氣速高，處理能力大，塔的重量輕，汽液分布比較均勻，不易被固體及黏性物料堵塞。特別是由于塔內湍動強烈，故質量及能量傳遞得以強化，因而能夠較大地縮小塔徑，降低塔高。該塔處理風量較大，空塔氣速1.5～6.0m/s，噴淋密度20～110m3/（m2·h），壓力損失1500～3800Pa，洗滌塔的除霧裝置采用旋流板除霧器，通過使氣體通過塔板產生旋轉運動，利用離心力的作用將霧沫除下，其除霧效率可達98%-99%，而且結構簡單壓降較小。

對應處理氣體

       對于各種腐蝕性氣體凈化處理效果好，能有效去除氯化氫氣體（HCl）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、氰氫酸氣體（HCN）、堿蒸氣（NaOH）、硫化氫氣體（H2S）、福爾馬林（HCHO）等水溶性氣體。洗滌塔塔凈化效率高、操作管理簡單、使用壽命長。凈化處理后的酸堿廢氣排放達到國家排放標準。
① 含鉻廢氣
       需采用過濾回收預處理和濕式噴淋深度處理相結合的方式。利用網格式鉻酸霧回收裝置可初步回收員廢氣中60%-80%的鉻酸，考慮到達標排放，后續還需配合噴淋吸收凈化。通過亞硫酸溶液可使劇毒性六價鉻還原為毒性較低的三價鉻：
       H2CrO7＋3Na2SO3＋3H2SO4→Cr2（SO4）3＋3NaSO4＋4H2O
② 氮氧化物（NOX）
      硝酸溶液具有強氧化性和不穩定性，其氧化物形態多樣，對其凈化需結合其還原劑的作用，將其反應生成穩定的N2。
       2NO＋O2→2NO2
       2Na2S2O3＋NO2＋2 NaOH→2N2↑＋4 Na2SO4＋2H2O
③ 酸堿性廢氣的處理
      由于此類廢氣水溶性好，易被水吸收，所以此類廢氣采用吸收法可以達到好的去除效果。酸性廢氣采用堿液吸收，堿性氣體采用酸液吸收。例如：硫酸廢氣可用氫氧化鈉溶液或氨水進行中和吸收處理，含氨廢氣可用水直接吸收生成氨水。反應式如下：
       H2SO4+2NaOH→Na2SO4+2H2O
       NH3+H2O→NH3·H2O
④ 含氰廢氣的處理
      有加入抑霧劑或采用吸收法處理兩種方法。但由于抑霧劑的使用，可能影響水洗性以及影響后續工藝導致電鍍效果不好而使用不多。由于氰化氫可被多種物質吸收，故目前普遍的做法是采用濕法吸收含氰廢氣。氰化物廢氣可用1.5%氫氧化鈉和次氯酸鈉溶液吸收。采用次氯酸鈉水溶液作吸收液時，應用氫氧化鈉調節吸收液PH保持在弱堿性狀態，用一般噴淋塔吸收，凈化效率可達90%以上，處理后生成產物為氮氣、二氧化碳和氯化鈉。其反應方程式如下：
      2NaClO+CN→CO2+N2+2NaCl
⑤ 含氟廢氣
      可采用吸收法（濕式）和吸附法（干式）。吸附法為物理吸附，一般的吸附劑不太容易較好的吸附HF，且吸附劑價格高昂、易飽和、運行費用高等缺點，較少得到市場的應用。
      吸收法是利用堿性溶液作為吸收劑，通過氣液接觸，傳質反應來吸收氟化物。通關一定條件的控制，還可以生成有經濟效益的副產品氟硅酸（冰晶石）。主要原理基于氟化氫溶于水的特性，二是基于酸堿中和原理。吸收法的優點在于凈化設備體積小，凈化效率穩定，投資和運行費用低，常用Ca（OH）2吸收HF。
       2HF+ Ca（OH）2→CaF2＋H2O

性能規格參數表

工作原理
       廢氣處理設備的工作原理是將氣體中的污染物質分離出來，轉化為無害物質，以達到凈化氣體的目的 。它屬于微分接觸逆流式，塔體內的填料是氣液兩相接觸的基本構件。塔體外部的氣體進入塔體后， 氣體進入填料層，填料層上有來自于頂部的噴淋液體及前面的噴淋液體，并在填料上形成一層液膜， 氣體流經填料空隙時，與填料液膜接觸并進行吸收或中和反應，填料層能提供足夠大的表面積，對氣體流動又不致造成過大的阻力，經吸收或中和后的氣體經除霧器收集后，經出風口排出塔外。吸收劑 是處理廢氣的主要媒體，它的性質和濃度是根據不同廢氣的性質來選配，其處理單位氣體的耗用量， 是通過計算吸收劑與惰性氣體的摩爾流量的比值來確定的。廢氣由風機自風管吸入，自下而上穿過填 料層；循環吸收劑由塔頂通過液體分布器，均勻地噴淋到填料層中，沿著填料層表面向下流動，進入循環水箱。由于上升氣流和下降吸收劑在填料中不斷接觸，上升氣流中流質的濃度越來越低，到塔頂時達到排放要求。液膜上的液體在重力作用下流入貯液箱，并由循環泵抽出循環。

液體（除水以外）蒸發量的計算
       本計算方法適用于硫酸、硝酸、鹽酸等酸洗工藝中的酸液蒸發量的計算，其計算公式如下：
         GZ=M（0.000 352+0.000  768V）P.F
        式中，GZ--液體的蒸發量，kg/h；
         M--液體的分子量；
         V--蒸發液體表面上的空氣流速，m/s，以實測數據為準，無條件實測時，一般可取0.2-0.5；
         P--相應于液體溫度下的空氣中的蒸氣分壓力，mmHg。當液體濃度（重量）低于10%時，
         F--液體蒸發面的表面積，?。
5.1 《環境統計手冊》表1-1
